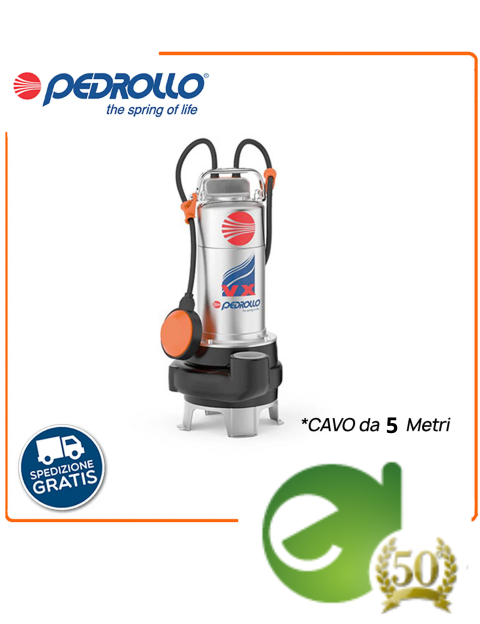

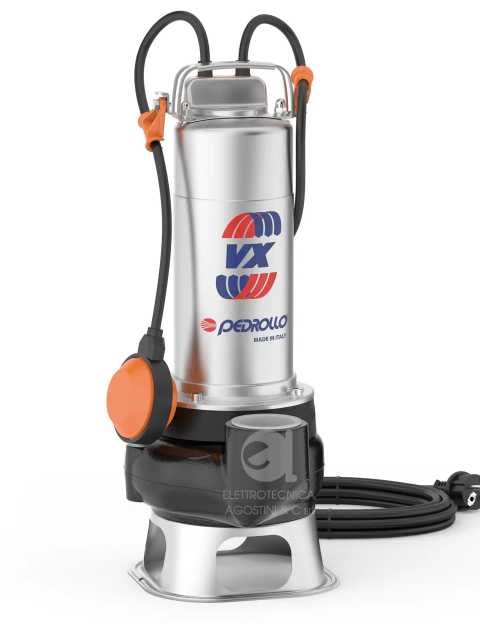

Elettropompa sommergibile Pedrollo Vortex VXm 10/50

Elettropompa sommergibile Pedrollo Vortex VXm 10/50

Elettropompa sommergibili per acque cariche

Le elettropompe VX si distinguono per l'affidabilità, in particolare nelle installazioni fisse a funzionamento automatico.

Sono consigliate per l'uso domestico, civile e industriale, in tutti i casi in cui nelle acque siano presenti corpi solidi in sospensione di dimensioni fino a Ø 50 mm, ad esempio acque freatiche, acque di superficie, acque luride e cariche. L'utilizzo è consigliato per il prosciugamento di ambienti allagati, quali scantinati, parcheggi sotterranei, aree di lavaggio macchine, per scarichi domestici, svuotamento di pozzi neri, smaltimento di liquami.

La girante VORTEX consente il pompaggio di corpi solidi con diametro fino a 50 mm e grazie alla sua particolare geometria garantisce un funzionamento sicuro contro l'intasamento.

Caratteristiche tecniche Elettropompa sommergibile Pedrollo Vortex VXm 10/50

Portata fino a 550 l/min (33 m³/h)

Prevalenza fino a 9 m

Temperatura del liquido fino a +40 °C

Passaggio corpi solidi – fino a Ø 50 mm per VX /50

Massima profondità d'impiego fino a 5 m (con cavo di alimentazione di lunghezza adeguata)

Immersione minima per servizio continuo – 290 mm per VX 8 e VX 10

Motore 2 poli

Grado di protezione IP 68

Attacco bocca DN 2"

Cavo di alimentazione incapsulato con resina epossidica sia nella zona del passacavo sia nel punto in cui i conduttori escono dalla guaina, per un isolamento assoluto da umidità e infiltrazioni d'acqua.

Di tipo "H07 RN-F" (con spina Schuko solo per versioni monofase)

Lunghezza standard 5 metri

Condensatore (solo per versioni monofase)

Interruttore a galleggiante (solo per versioni monofase)

Caratteristiche costruttive Elettropompa sommergibile Pedrollo Vortex VXm 10/50

Corpo pompa Ghisa con trattamento di cataforesi per una maggior resistenza alla corrosione, provvisto di bocca filettata ISO 228/1

Girante di tipo VORTEX Acciaio inox AISI 304

Camicia motore Acciaio inox AISI 304

Albero Motore Acciaio inox AISI 431

Base Acciaio inox AISI 304

Coperchio motore Acciaio inox AISI 304 per VX 8-10

Tenuta meccanica doppia in camera d'olio: MG1-14D SIC - Albero  Ø 14 mm

- Lato motore Carburo di silicio / Grafite / NBR

- Lato pompa Carburo di silicio / Carburo di silicio / NBR

Dispositivo basculante per il cavo del galleggiante (solo per versioni monofase) Brevetto n° IT0001428923

Dispositivo antistrappo per il cavo di alimentazione Brevetto n° EP2313658

Campo delle applicazioni Elettropompa sommergibile Pedrollo Vortex VXm 10/50

Acque luride

Uso industriale

Uso domestico

Uso civile

Esecuzione Elettropompa sommergibile Pedrollo Vortex VXm 10/50

Cavo di alimentazione di lunghezza: – 5 m per VX 8 e VX 10

Interruttore a galleggiante per versioni monofase

Limiti d'impiego Elettropompa sommergibile Pedrollo Vortex VXm 10/50

• Profondità sotto il livello dell'acqua fino a 5 m (con cavo di alimentazione di lunghezza adeguata)

• Temperatura del liquido fino a +40 °C

• Passaggio corpi solidi in sospensione: fino a Ø 50 mm per VX /50

• Immersione minima per servizio continuo: 290 mm per VX 8 e VX 10

ESECUZIONI A RICHIESTA E SU ORDINAZIONE

Elettropompe con cavo di alimentazione da 10 m per VX 8 e VX 10

Altre tensioni o frequenza a 60 Hz

Brevetti Elettropompa sommergibile Pedrollo Vortex VXm 10/50

• Brevetto n° EP2313658

• Brevetto n° IT0001428923

Prestazioni Elettropompa sommergibile Pedrollo Vortex VXm 10/50

Tipo Monofase 230 V.

Potenza 0,75 kW - 1 HP

Prevalenza massima 8,5 Mt. / 50 Lt. min.

Prevalenza minima 1,5 Mt. / 550 Lt. min

Assorbimento 5.5 A

Passaggio corpi solidi Ø 50 mm

Motore elettrico VXm: monofase 230 V - 50 Hz con salvamotore termico incorporato nell'avvolgimento

– Isolamento: classe F

– Protezione: IP X8

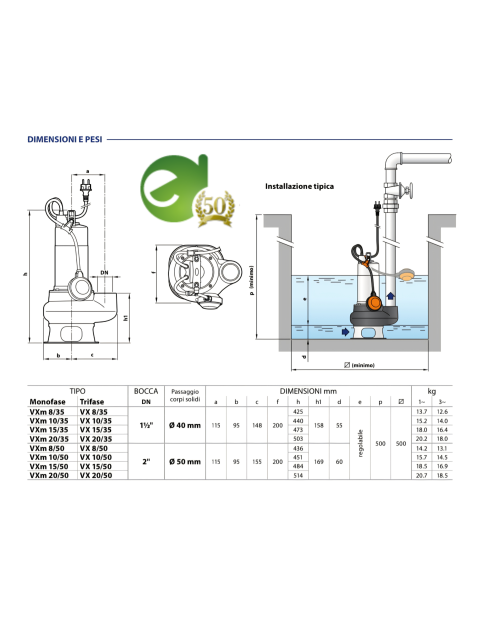

 Scheda tecnica Elettropompa sommergibile Pedrollo Vortex VXm 10/50
