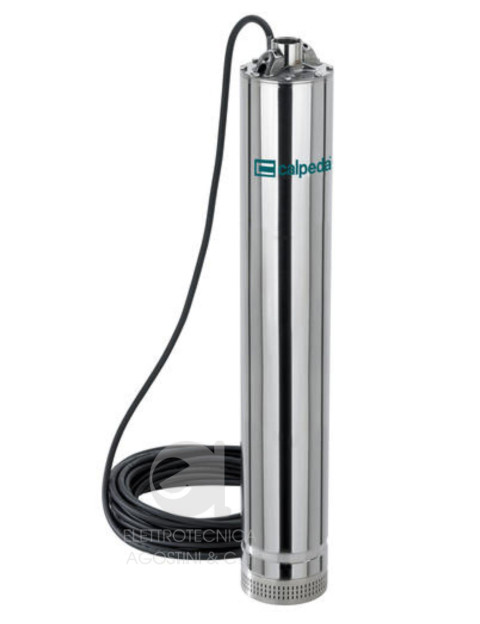

Elettropompa Calpeda MPS 506 - Hp. 1,5 (senza galleggiante)

Compreso Mt.15 di cavo, per acqua pulita

Esecuzione Elettropompa Calpeda MPS 506 - Hp. 1,5 (senza galleggiante):

Pompa multistadio monoblocco 5" sommergibile.

Camicia esterna in acciaio inossidabile AISI 304 e stadi in Noryl.

Parte idraulica in basso e motore in alto raffreddato dall’acqua pompata per un sicuro funzionamento anche con la pompa immersa solo parzialmente.

Doppia tenuta sull’albero con camera d’olio interposta.

Il filtro in aspirazione impedisce l’ingresso di corpi solidi con diametro superiore a 2 mm.

Applicazioni Elettropompa Calpeda MPS 506 - Hp. 1,5 (senza galleggiante):

- per l’approvvigionamento d’acqua da pozzi, vasche o serbatoi

- per impieghi domestici, per applicazioni civili e industriali, per giardinaggio ed irrigazione

- utilizzazione acqua piovana

Limiti d’impiego Elettropompa Calpeda MPS 506 - Hp. 1,5 (senza galleggiante):

Temperatura acqua fino a 35 °C.

Minimo diametro interno del pozzo: 140 mm.

Minima profondità di immersione: 100 mm.

Massima profondità di immersione: 20 m (con cavo di adatta lunghezza).

Servizio continuo.

Motore Elettropompa Calpeda MPS 506 - Hp. 1,5 (senza galleggiante):

Motore a induzione a 2 poli, 50 Hz (n ≈ 2900 1/min).

MPS : trifase 230 V ± 10%;

trifase 400 V ± 10%.

Cavo: H07RN8-F, lunghezza 15 m senza spina

Isolamento classe F.

Protezione IP X8 (per immersione continua).

Avvolgimento a secco con tripla impregnazione resistente all'umidità.

Esecuzione secondo EN 60335-2-41 (CEI 61-69).

Dati pompa e motore Elettropompa Calpeda MPS 506 - Hp. 1,5 (senza galleggiante):

n (rpm): 2900

N. di giranti: 6

H max (m): 58.00

H min (m): 16.00

Q min (mc/h): 2.50

Q max (mc/h): 8.00

Pn (kW): 1.10

Pn (HP): 1.50

Tipo motore: IM

Fasi motore: 3~

Un (V): 400

fn (Hz): 50

Poli: 2

In (A): 2.8

PF: 0.81

Classe di isolamento: F

Servizio: S1

P1 (kW): 1.70 kW

Peso (kg): 15.260

Protezione: IP X8

Materiali Elettropompa Calpeda MPS 506 - Hp. 1,5 (senza galleggiante):

Camicia esterna: Acciaio inossidabile al Cr-Ni 1.4301 EN 10088 (AISI 304)

Corpo di mandata: Acciaio inossidabile al Cr-Ni 1.4301 EN 10088 (AISI 304)

Corpo stadio: Noryl PPO-GF20

Girante: Noryl PPO-GF20

Albero: Acciaio inossidabile al Cr-Ni 1.4301 EN 10088 (AISI 304)

Tenuta meccanica superiore: Steatite-Carbone-NBR

Tenuta meccanica inferiore: Carburo di Silicio-Carburo di Silicio-NBR

Olio lubrificazione tenuta: Olio bianco per uso alimentare farmaceutico

Caratteristiche costruttive Elettropompa Calpeda MPS 506 - Hp. 1,5 (senza galleggiante):

Innovativa

Progettata per resistere ai colpi d'ariete e al funzionamento ON OFF di una eventuale valvola di intercettazione posta in mandata.

Gli urti generati dai colpi d'ariete o dalla chiusura della valvola vengono totalmente supportati dal coperchio condensatore il quale scarica le sollecitazioni su un apposito appoggio, ricavato sulla camicia in acciaio, senza gravare sull'idraulica in plastica.

Robusta

Con la sua robusta costruzione esterna di acciaio inossidabile consente di sostenere la pompa sospesa al tubo di mandata.

Silenziosa

L'esecuzione delle parti idrauliche, il mantello d'acqua attorno al motore e la pompa sommersa assicurano un funzionamento silenzioso.

Flessibile

Permette l’ispezione del condensatore incorporato senza disassemblare la pompa, tramite il corpo di mandata.

Affidabile

Il dimensionamento dei cuscinetti e dell’albero sono studiati in modo tale da garantire la riduzione delle sollecitazioni garantendo un’elevata affidabilità in tutte le condizioni di funzionamento.

Sicura

La doppia tenuta sull'albero con camera d'olio interposta assicura la separazione del motore dall'acqua e un'ulteriore protezione contro il funzionamento accidentale a secco.

Economica

Immersa, senza tubo e valvole in aspirazione. Il filtro di aspirazione cilindrico, consente di sostenere la pompa appoggiata sul fondo piano di una vasca per il funzionamento con il minimo livello d'acqua di 100 mm.

Scheda Tecnica Elettropompa Calpeda MPS 506 - Hp. 1,5 (senza galleggiante)
